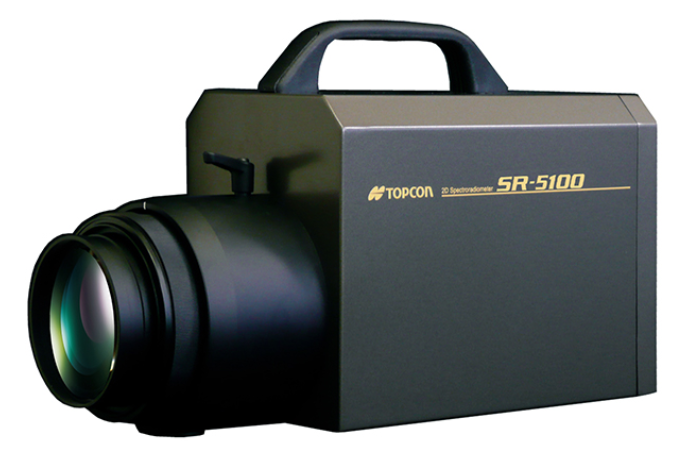

拓普康 SR-5100

產品特點

【2維分光輻射亮度計，500萬像素的全像素光譜成像，170億cd/m2的高亮度量程】 2維分光輻射亮度計SR-5100,是一款具有與點測量分光輻射亮度計同等性能的,能夠進行面測量的2維分光輻射亮度計產品。采用了符合溯源體系的光源對儀器進行出廠校正，從而保證了高精度的亮度與色度精度。 在日新月異的顯示器行業內,基于超高精標準UHDTV(4K,8K)的色域規格BT.2020，其色域大幅擴展。為涵蓋這種擴展了的色域，搭載激光的顯示器、OLED顯示器被普遍開發。為滿足行業內針對這類設備的高精度測試儀器的需求，拓普康利用公司獨有的高超光譜技術，全新開發了SR-5100系列分光光譜型面測量產品。

產品詳情

? 產品特點

? 500萬像素（2448×2048）的高亮度量程（170億cd/m2）分光成像測量。

? 不同光源及年齡層人眼感度的分光成像模擬。

? 和單點式分光輻射亮度計相同性能的2維成像分光輻射亮度計。

? 追溯日本國家標準體系，擁有亮度及色度的高精度保證。

? 分光及XYZ濾片模式可供選擇，兼具精度及速度，為對應暗態和亮態量程的機型。

?測定后數據以疑似色、灰階及RGB圖像顯示，來觀測被測物的MURA狀態等。

?搭配顯微鏡可以高分辨率測量評價微小面的光譜分布（顯微分光成像）。

?標配的軟件功能非常強大，能夠使用電腦外部控制機器，并收集、保存測定數據，能夠對測定圖像進行變換顯示。主要顯示畫面包括：疑似色/灰階、等高線、分割點、規格點、任意點、截面圖、色度圖、統計圖顯示、測定影像比較、測定點比較、分光光譜、像素數據、自動取點、尺規顯示及尺規補正、時間序列測量等。


? 主要用途

? LCD及相關部件材料、OLED、QD、Laser、mini/μ-LED等的亮度?色度MURA、分光MURA評價。

? 汽車儀表盤及內外裝照明的發光分布特性、分光光譜評價。

? LED照明、OLED照明發光部的亮度與色度MURA、分光MURA評價。

?膜及玻璃涂層的MURA，干涉條紋測量

? 吸收、反射、穿透特性的分析

? 室內及屋外的景觀全部物體的分光光譜評價

? 醫療領域的解析與應用



主要技術規格

型號

SR-5100HWS/SR-5000HT/SR-5000HM

光亮接收

500萬像素  CMOS圖像傳感器

對物鏡頭

標準鏡頭：f=32mm
  廣角鏡頭(*1)：f=24mm

望遠鏡頭：f=140mm

顯微鏡頭：-

有效像素

2448×2048

測定范圍（*2）

分光模式: 0.5～17,000,000,000 cd/m2

XYZ模式: 0.005～100,000 cd/m2

測定波長范圍（*3）

380～780nm

波長精度（*4）

±0.5nm

光譜波寬（*5）

7nm

波長分解能力

1nm

直線性

分光模式：亮度(*3,*6)：±2%、色度(*3,*6) (x,y)：±0.0035

                          色度(*6,*9) (x,y)：±0.005

XYZ模式：亮度(*3,*6)：±3.5%、色度(*3,*6) (x,y)：±0.009

                          色度(*6,*9) (x,y)：±0.008

重復精度

亮度(*3,*6,*7)：0.9%  /  色度(*3,*6,*8)：0.009

面內MURA均一性(*10)

亮度：±2%以內  /  色度：0.003以內

界面

USB3.0/外部垂直同步信號輸入

電源

AC100～240V(50/60Hz)   專用AC電源適配器

功率

約20W

使用條件

5～35℃、85%R.H.以下(無凝露)

外形尺寸(不含突起部分)及重量

標準：W162×H247×D373mm,     5.5kg
廣角(*1)：W162×H247×D402mm,   6.3kg

望遠：W162×H247×D413mm,     8.2kg

顯微：W162×H247×D331mm,     5.8kg

(*1):標準鏡頭＋廣角輔助鏡時

(*2):針對標準A光源，高亮度范圍為感光元件的直線性設計值

(*3):針對標準A光源

(*4):Hg光譜線上，高精度模式下

(*5):半波寬，高精度模式下

(*6):在感光器中心位置的評價

(*7): 2σ時

(*8): 最大值-最小值

(*9):亮度基準面與彩色濾片組合時

(*10):標準A光源與包含感光器有效像素中心的80%視野范圍內63點的條件下



測定尺寸范圍

標準鏡頭：

測定距離

400

500

1000

1500

2000

2500

橫

178.0

221.5

435.9

649.7

866.2

1072.5

縱

148.9

185.3

364.7

543.5

724.7

897.2


廣角鏡頭：

測定距離

400

500

1000

1500

2000

2500

橫

246.6

303.0

587.5

869.9

1155.0

1437.5

縱

206.3

253.5

491.5

727.8

966.2

1202.7



望遠鏡頭：

測定距離

600

1000

1500

2500

橫

60.5

108.6

168.9

288.7

縱

50.6

90.9

141.3

241.6



微距鏡頭：

測定距離

6

橫

6.8

縱

5.7



*測定距離指對物鏡頭金屬件前端開始的距離

*該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入

*為視野內80%范圍的區域




工作條件

OS

Windows   10 Pro(64bit)

CPU

Intel   Core(TM) i7-4770以上

存儲

16GB以上

HDD

500GB以上

系統磁盤（安裝OS的磁盤）里需要3GB以上的剩余容量

全尺寸測定時，1次測定數據的最大容量約為8GB

USB端口

USB3.0 Type-A：1端口

※請使用主機板上（筆記本PC時為本體）的USB3.0端口

※使用擴充卡時，有可能發生動作不正常之情況

USB驅動程式

Microsoft Windows 10 USB3.0 driver

顯示

1920×1080以上、1677萬色(32bit)以上

其它

DVD-ROM驅動





標準配置

? SR-5100主機 .................................1臺

? 廣角輔助鏡....................................1件

  ※僅限于SR-5100HWS

? 電源適配器....................................1個

? USB3.0數據線..................................1根

? DVD-ROM (軟件/操作說明書/SDK) ................1碟

? 物鏡蓋........................................1個

? 手提箱........................................1個
